SA7527 的LED照明驅動電源的研制
50 Hz 整流后,送入由高頻變壓器初級繞組和開關管組成的主回路,經高頻變壓、整流得到所需的輸出.
sa7527 可以設計出周邊電路簡潔、低浪涌電流、高功率因素、低成本的L ED 驅動電源. 該電源主要
以下幾個特性: (1) 寬電壓輸入范圍; (2) 恒流/恒壓特性; (3) 自動光衰補償功能. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
2. 1 sa7527 主控芯片 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

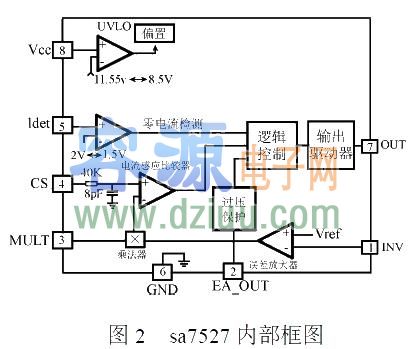

該結構的主控制芯片采用8 腳封裝的sa7527[5 ] . sa7527 是一塊功能強大的芯片,它除了通用的PWM 控制芯片的功能外,還提供了內置R/ C濾波器、啟動定時器、過電壓保護、零電流檢測、乘法器、內部帶隙基準以及特殊防擊穿電路等功能,內部框圖如圖2. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
2. 2 高頻變壓器設計 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
根據開關電源高頻變壓器的基本理論:輸出功率25 W ,開關頻率取30 kHz 時,選定變壓器磁心為EI25 磁心. 這種結構的磁心與環形磁心相比具有線圈繞制方便、分布參數影響小、磁心窗口率高、散熱性好、系統絕緣可靠等優點;考慮到線包損耗與溫升,把電流密度定為4 A/ mm2 ,那么初級和次級用<0. 41 線徑的漆包線繞制,反饋用<0. 19 漆包線;計算輸入/ 輸出電壓比例關系確定初/ 次級匝數比為:120 匝:40 匝,
再加8 匝sa7527 反饋繞組. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
減小分布參數的影響,初級采用雙線并繞連接的結構,次級采用分段繞制,串聯相接的方式. 在變壓器的絕緣
,線圈絕緣選用抗電強度高、介質損耗低的復合纖維絕緣紙. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
