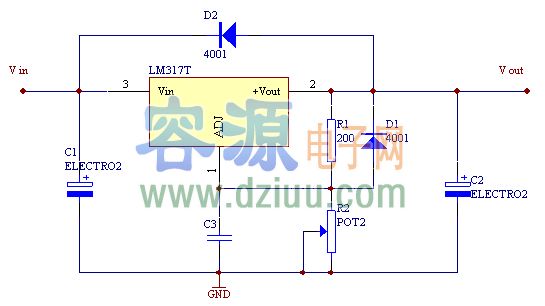

LM317集成可調穩壓電源接線圖
LM317集成可調穩壓電源接線圖 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
LM317是
的可調集成穩壓器，最大輸出電流為2.2A，輸出電壓范圍為1.25～37V。其接法如下： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
1，2腳
為1.25V電壓基準。為保證穩壓器的輸出性能，R1應小于240歐姆。改變R2阻值
穩壓電壓值。D1，D2用于保護LM317。
Uo=(1+R2/R1)*1.25 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
