七段LED數碼管結構
<<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
七段LED數碼管結構 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

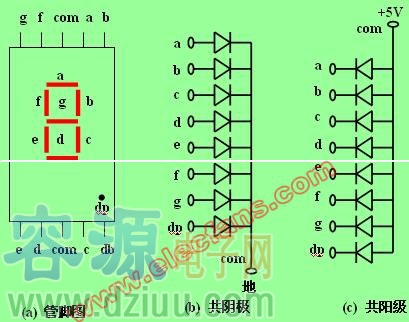

(a) 管腳圖 (b) 共陰極 (c) 共陽級 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
七段LED數碼管的驅動電路 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

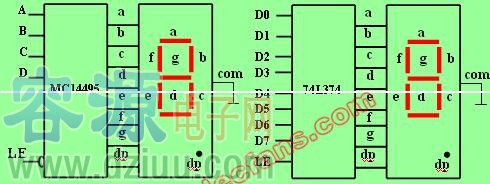

(a) BCD 七段譯碼法 (b) 軟件譯碼法 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
多位七段LED數碼顯示器結構
人的視覺延遲的特點，采用掃描的方式驅動多位七段LED數碼管，節省驅動電路，降低功耗。
保證
的掃描循環頻率，得到較好的顯示質量。
各位七段LED數碼管公用一個段驅動器、一個段碼鎖存器，為段驅動器提供邏輯輸入。
每位七段LED數碼管的公共端連接一個位驅動器，控制各位數碼管的點燃。
位驅動器由一個位碼鎖存器提供輸入邏輯電平。
顯示器在系統中占用兩個端口號：段碼口與位碼口。

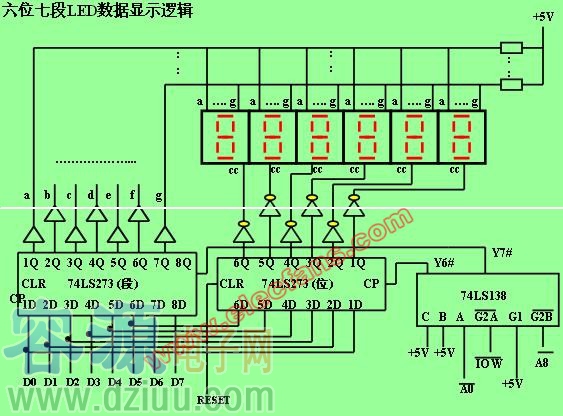

下圖為六位七段LED數據顯示邏輯 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
