應用LTC3536制作太陽能供電型LED驅動器電路設計
應用LTC3536制作太陽能供電型LED驅動器電路設計
本電路由LTC3536提供控件，LTC3536采用鋰離子 / 聚合物電池作電源時提供高達 1A 的輸出電流，而用兩節堿性 / 鎳鎘 / 鎳氫金屬電池作電源時可提供 300mA。1.8V 至 5.5V 的輸入和輸出電壓范圍使該器件可在輸入高于、低于或等于穩壓輸出時提供 ±1% 的準確輸出.LTC應用單個電感器降壓-升壓脈寬調制器 (PWM) 拓?fù)浣Y(jié)構。LTC3536開關頻率為300KHZ到2MHz,

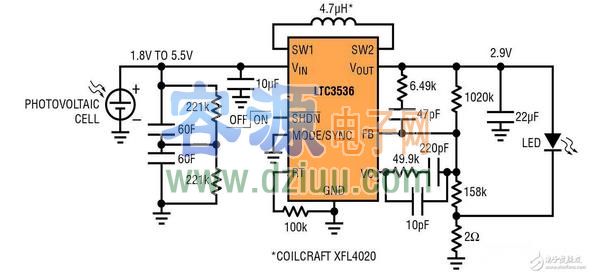

電路原理：該圖示出了將一個由太陽能電池供電的 LED 驅動器應用于 LED 應急手電筒的情形。當手電筒關斷時，LTC3536 處于停機模式。當不再
提供環境光時，其低于 1μA 的靜態電流可最大限度地減少超級電容器的電量消耗。當 LED 電筒接通時，LTC3536 通過 SHDN 引腳接通以向 LED 提供 105 mA 的恒定負載電流。LTC3536 可調節輸出和 LED 電流，在超級電容器充電至高達 5V 的
下可保證 14 分鐘的可靠照明。通過
超級電容器的數值或使用一個具有合適充電控制功能的電池，可以延長這 14 分鐘的保證照明時間。
性能概要：LTC3536
·1.8V 至 5.5V 的輸入和輸出電壓范圍
·1A 連續輸出電流：VIN > 3V
·0.3A 連續輸出電流：VIN > 1.8V
·單電感器
·同步整流：效率高達 95%
·可編程頻率范圍為 300kHz 至 2MHz
·可調的突發模式工作，IQ = 28μA
·短路保護
·停機電流 <1uA
