介紹LED手電筒驅動電路原理
市場上出現一種廉價的LED手電筒，這種手電前端為5～8個高亮度發光管，使用1～2節電池。
使用超高亮度發光管的原因，發光效率很高，工作電流比較小，實測使用一節五號電池5頭電筒， 電流只有100 mA左右。非常省電。

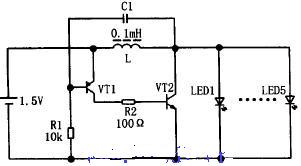

使用大容量充電電池，可以連續使用十幾個小時，筆者就買了一個。從前端拆開后，根據實物繪制了電路圖，如圖1
。
工作原理：
接通電源后，VT1因R1接負極，而c1兩端電壓不能突變。VT1(b)極電位低于e極，VT1導通，VT2(b)極有電流流入，VT2也導通，電流從電源正極經L、VT2(c)極到e極，流回電源負極，電源對L充電，L儲存能量，L上的自感電動勢為左正右負。經c1的反饋作用，VT1基極電位比發射極電位更低，VT1進入深度飽和
，
VT2也進入深度飽和，即Ib>Ic/β(β為放大倍數)。隨著電源對c1的充電，C1兩端電壓
升高，即VTI(b)極電位上升，Ib1減小， 當Ib1<=Ic1/β時，VT1退出飽和區，VT2也退出飽和區，對L的充電電流減小。
．L上的自感電動勢變為左負右正，經c1反饋作用。VT1基極電位進一步上升，VT1迅速截止，VT2也截止，L上儲存的能量釋放，發光管上的電源電壓加到L上產生了自感電動勢，達到升壓的目的。此電壓足以使LED發光。本文地址：http://www.gsdpw.cn/dz/26/2010223202840.shtml
