電源變壓器檢查方法
變壓器出現的故障有短路、斷路、絕緣不良弓起的漏電叫聲等。當變壓器出現故障時，應及時檢查更換，尤其是電源變壓器，出現焦糊味，冒煙、輸出電壓降低
且溫升很快時，應切斷電源，找出故障所在。
1)檢測一、二次繞組的通斷，將萬用表置于Rx1擋，將兩表筆分別碰接一次繞組的兩引出線，阻值
為幾十-幾百歐，若出現∞則為斷路，若出現0阻值，則為短路。用同樣方法測二次繞組的阻值，為幾-幾十歐 (降壓變壓器)，如二次繞組有多個時，輸出標稱電壓值越小，阻值越小;線圈斷路時，無電壓輸出，斷路的原因有外部弓線斷線、引線與焊片脫焊、受潮后內部霉斷等。
2)檢測各繞組間、繞組與鐵心目的絕緣電阻萬用表置于Rx1Ok擋，將一支表筆接一次繞組的一引出線，另一表筆分別接二次繞組的引出線，萬用表
阻值應為叨
，若小于此值時，表明絕緣性能不良，尤其是阻值小于幾百歐時表明繞組間有短路故障
用上述的方法再繼續檢測繞組與鐵心
絕緣電阻 (一支表筆接鐵心，另一文表筆接備繞組弓出線)。檢測過程如圖1。

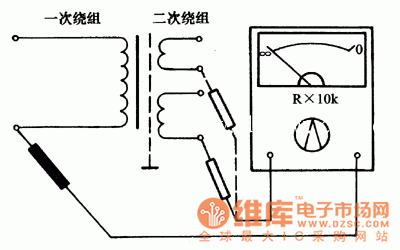

圖1變壓器絕緣性能檢測
3)測試變壓器的二次繞阻空載電壓將變壓器一次繞組接人220V電源，將萬用表置于交流電壓擋，根據變壓器二次繞組的標稱值，選好萬用表的量程，依次測出二次繞組的空載電壓，允許誤差不應超出5%-10%為正常 (在一次繞組電壓為220V的
下)，測量過程如圖2。若出現二次電壓都升高，表明一次繞組有局部短路故障，若二次繞組的某個線圈電壓偏低，表明該線圈有短路之處。

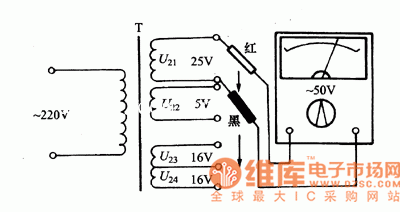

圖2空載電壓的測試
4)若電源變壓器出現"嗡嗡"聲，
手壓緊變壓器的線圈，若"嗡嗡"聲立即消失，表明變壓器的鐵心或線圈有松動現象，也有
是變壓器固定有松動。
