隔離放大器應用
圖8：典型應用1. 交流電流信號輸入，二線制4-20mA回路饋電輸出方式

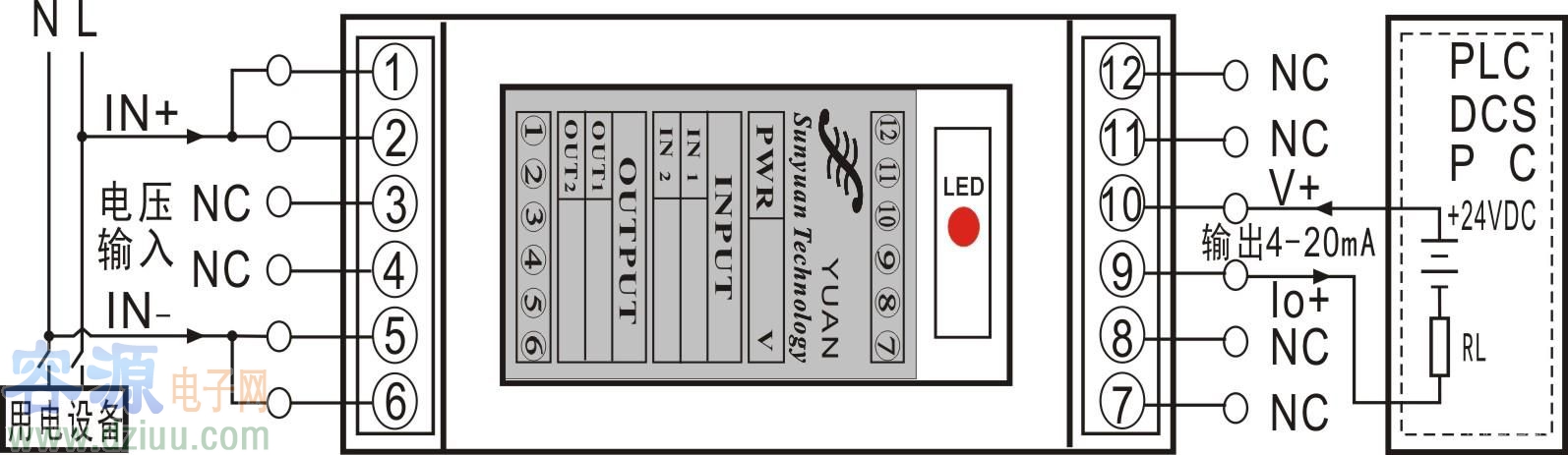

圖9： 典型應用2. 交流電壓信號輸入，二線制4-20mA回路饋電輸出方式

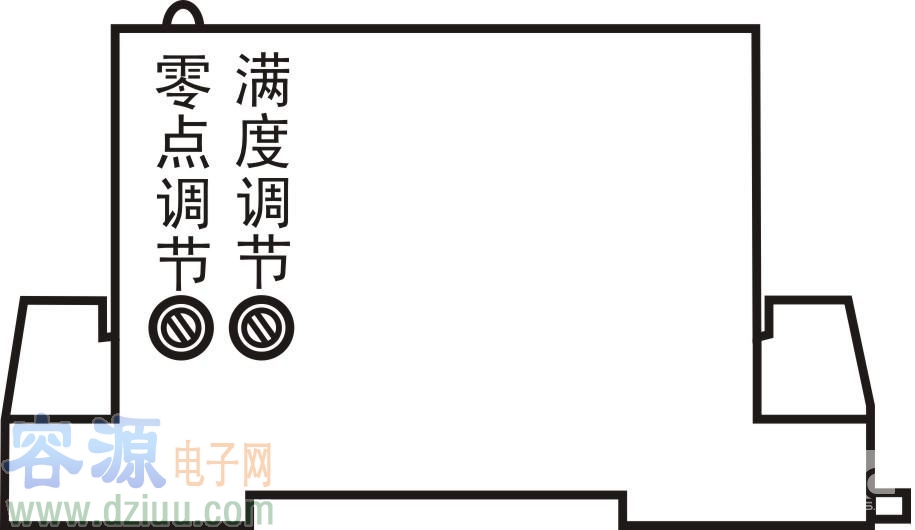

外型尺寸及調節功能描述 （* 產品型號和接線圖打印在外殼上）
產品外形及安裝方式參考
容－源－電－子－網－為你提供技術支持
非常感謝用戶sunyuankj123 的投稿！
本文地址：http://www.gsdpw.cn/ic/16237373964310.shtml
本文標簽:
-
無源型模擬信號隔離變送器現場選配方案
無源，在電子方面指電路中無需加電源即可在有信號時工作，通常將無需電源就可以工作的器件稱為無源器件，電路中常用的無源元件主要是二極管、電阻類、電感類和電容類等元件。電路中需要外接輔助電源才能正常工作的器件叫有源器件，有源器件一般用來將信號隔離放大、轉換變送等。常用的有源器件有三極管、功率放大器、信號變送器、隔離放大器、場效應管、晶閘管等器件。順源科技根據當前工業互聯網對工業現場的各種傳感器、變送器與PLC、DCS系統的匹配需要，推出一系列低成本、小體積無源型（無需外接輔助電源）模擬信號隔離變送器方案，提供給
