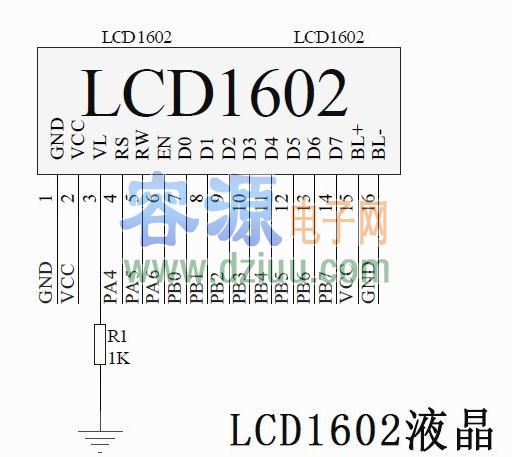

lcd1602引腳圖
lcd1602引腳圖
LCD1602是指顯示的內容為16X2,
以顯示兩行，每行16個字符液晶模塊（顯示字符和數字）。

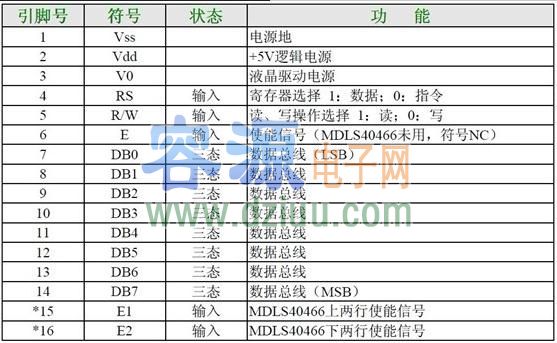

1602采用標準的16腳接口，其中： <<
與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗�！�
第1腳：VSS為電源地 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗�！�
第2腳：VCC接5V電源正極 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗�！�
第3腳：V0為液晶顯示器對比度
端，接正電源時對比度最弱，接地電源時對比度最高（對比度過高時會產生“鬼影”，使用時可以通過一個10K的電位器對比度）。
第4腳：RS為寄存器選擇，高電平1時選擇數據寄存器、低電平0時選擇指令寄存器。
第5腳：RW為讀寫信號線，高電平(1)時進行讀操作，低電平(0)時進行寫操作。
第6腳：E(或EN)端為使能(enable)端,高電平（1）時讀取信息，負跳變時執行指令。
第7～14腳：D0～D7為8位雙向數據端。
第15～16腳：空腳或背燈電源。15腳背光正極，16腳背光負極。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
