0.8A，4.5V-55V輸入，異步降壓調節器PW2558及典型應用電路

時間:2021-02-22 15:20:37來源: 作者: 點擊:次

說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關

說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關與非常低的RDS（開），以最小化傳導損耗。輸出電壓紋波低，外部電壓小電感器和電容器的尺寸以1.2MHz的開關頻率實現。

特征

低RDS（開），用于內部N通道電源場效應晶體管：700米Ω
4.5V-55V輸入電壓范圍
0.8A輸出電流能力
1.2MHz偽恒定開關頻率
內部軟啟動限制勵磁涌流
Hic杯型輸出短路保護
具有精確閾值的EN開/關控制
循環峰值電流限值
0.6V±1%參考電壓
SOT23-6包

應用

非隔離通信降壓調節器
二次高壓后調節器
汽車系統

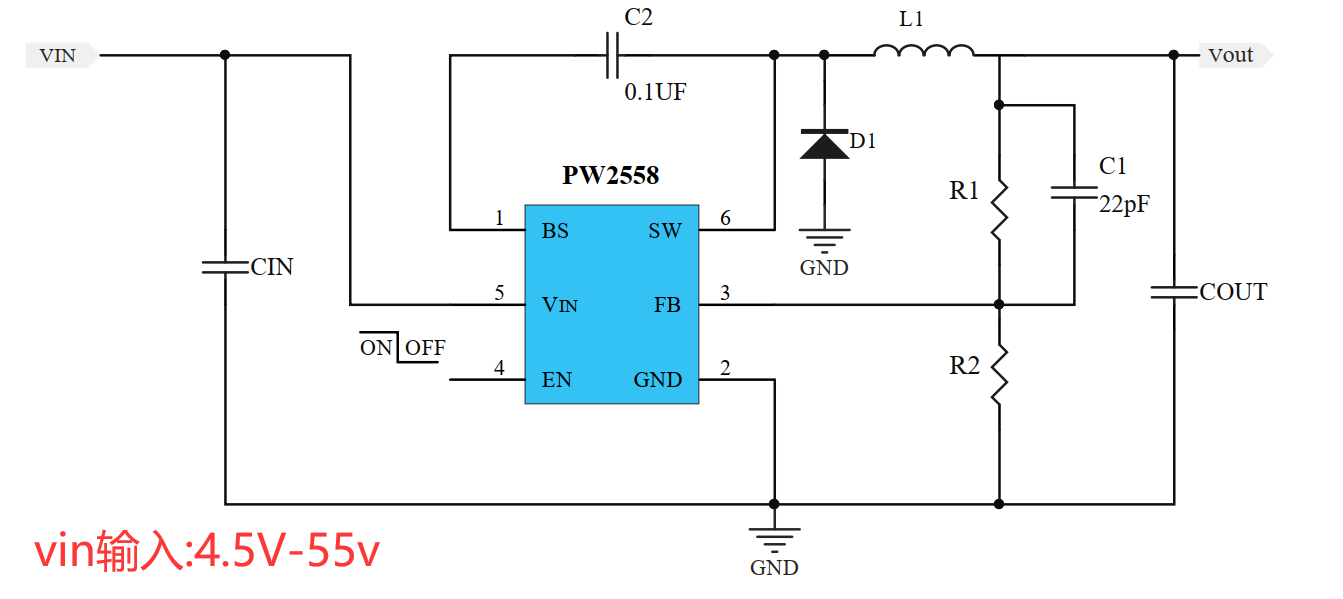

典型應用電路
