PL2303 PFM升壓 DC-DC 變換器
PL2303 系列產品是一種高效率、低紋波、工作頻率高的 PFM 升壓 DC-DC 變換器。
PL2303系列產品僅需要四個外圍元器件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓，非常適合于便攜式 1～4 節普通電池應用的場合。
電路采用了高性能、低功耗的參考電壓電路結構，同時在生產中引入修正技術，保證了輸出電壓的高輸出精度及低溫度漂移。輸出電壓精度優于±2.5%，最高效率可達 89%。
PL2303系列產品總共有四種封裝形式：SOT23、SOT23-5、SOT89-3 和 TO-92。其中，SOT23-5 封裝內置了 EN 使能端，可控制變換器的工作狀態，當 EN 使能端輸入為低電平時，芯片處于關斷省電狀態，功耗降至最小。
特點
最高工作頻率：300KHz
輸出電壓：2.5V~5.0V（步進 0.1V）
低起動電壓：0.8V(1mA)
輸出精度：優于±2.5%
最高效率：89%
輸出電流：大于 300mA (Vi=2.5V，Vo=3.3V)
低紋波，低噪聲
只需四個外圍元件
應用領域
1～3 個干電池的電子設備。
LED 手電筒、LED 燈、血壓計
電子詞典、汽車防盜器、充電器、VCR、PDA 等手持電子設備容－源－電－子－網－為你提供技術支持
非常感謝用戶BSDZ123 的投稿！
本文地址：http://www.gsdpw.cn/Components/17011616814872.shtml
本文標簽:
- 上一篇文章：PL3902 30V N通道MOSFET
- 下一篇文章：PL5358 單電池鋰離子/聚合物電池保護集成電路
-
PS7516 2.5A高效同步PWM增壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
PS7526 高效 DC-DC 同步整流升壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
PL7512A 非同步的PWM提升轉換器
關鍵詞： 所屬欄目：元器件知識 -
FP6715 5V、2.5A、550 KHz高效低波紋同步升壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
PC1961同步升壓芯片直接替代PW5100
產品概述
PC1961系列產品是一款低功耗高效率、低紋波、工
作頻率高的 PFM 控制升壓 DC-DC 變換器。
PC1961 系列產品僅需要3個外部元器,即可完成低
輸入的電池電壓輸入。
用途
1-3 個千電池的電子設備數碼相機。電子詞典 LED手電簡、LED燈
血壓計、MP3、遙控玩具 無線耳機、無線鼠標鍵盤、醫療器械
防丟器、汽車防盜器、充電器 VCR、PDA 等手持電子設備
典型應用電路
.
，產品特點
最高效率：94% 最高工作頻率：300KHz 低
關鍵詞： 所屬欄目：集成塊資料 -

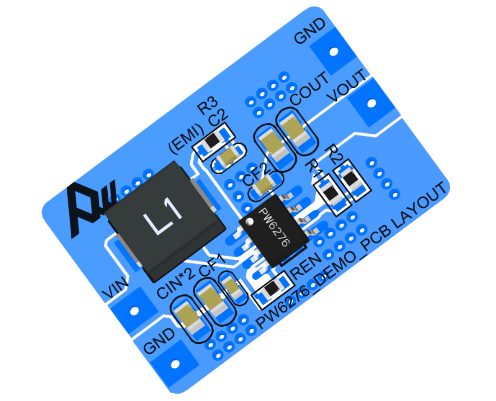

FP6276可過EMI版本升壓芯片
關鍵詞： 所屬欄目：元器件知識 -
2V升5V的升壓芯片，兩款芯片電路圖
2V的輸入電壓，是可以用來做5V輸出的升壓電路，但是2V的供電設備很少，不知道還有什么東西是2V電壓的，還需要升壓到5V的電路系統。
兩款2V升5V的芯片電路圖： PW5100升壓芯
關鍵詞： 所屬欄目：元器件知識 -
2.4V升3.3V，2.4V升3V，1A大電流升壓芯片
兩節鎳氫電池串聯就是1.2V+1.2V=2.4V的供電電壓了，2.4V升3V, 2.4V升3.3V的話，就能穩壓穩定給模塊供電了，鎳氫電池是會隨著使用的電池電量減少的話，電池的電壓也是跟著變
關鍵詞： 所屬欄目：元器件知識 -
1.8V升3V芯片，1.8V升3.3V升壓芯片方案
兩節干電池由于耗電量電壓會降低，無法長期穩定的輸出3V或者3.3V供電，直接兩節干電池會供電電壓不穩，影響后面電路穩定。兩節干電池的供電電壓在1.8V-3.2V左右
1.8V升3V升
關鍵詞： 所屬欄目：元器件知識 -
1V轉3V的低功耗升壓芯片
由于1V的電壓很低，如果需要1V轉3V的芯片，也是能找到的，一般要輸入電壓要選擇余量，選擇比1V更低的啟動電壓的1V轉3V升壓芯片。PW5100干電池升壓IC就具有1V轉3V，穩壓輸出
關鍵詞： 所屬欄目：元器件知識 -

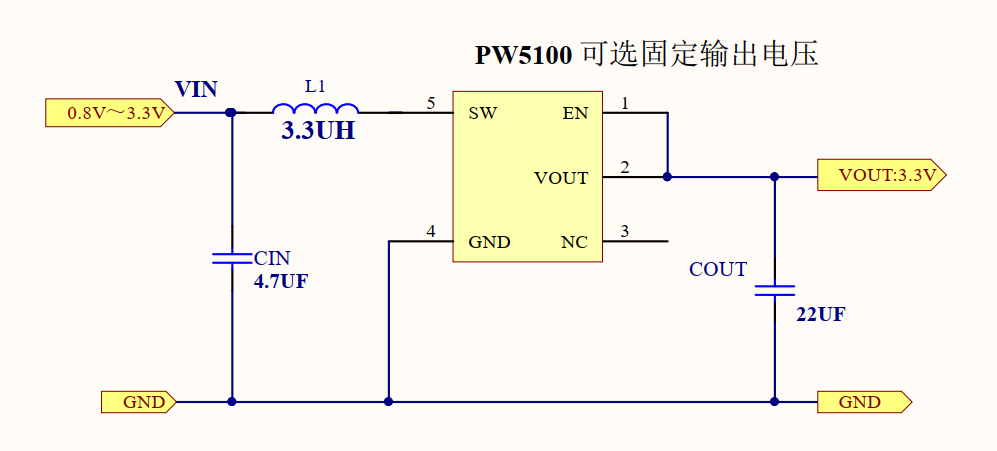

1.5V轉3.3V升壓電源芯片
1.5V轉3.3V的電路圖需要材料：PW5100芯片，2個貼片電容，1個貼片電感。即可組成一個DC-DC同步升壓高效率電路圖，可提供穩定的3.3V輸出電壓.
1.5V轉3.3V的電源芯片
1.5V轉
關鍵詞： 所屬欄目：元器件知識 -
1.5V升壓3V集成電路升壓芯片－PW5100
干電池1.5V升壓3V的升壓芯片，適用于干電池升壓產品輸出3V供電
1.5V輸入時，輸出3V，電流可達500MA。
PW5100是一款效率大、10uA低功耗
PW5100輸入電壓：0.7V-5V
PW51
關鍵詞： 所屬欄目：元器件知識 -

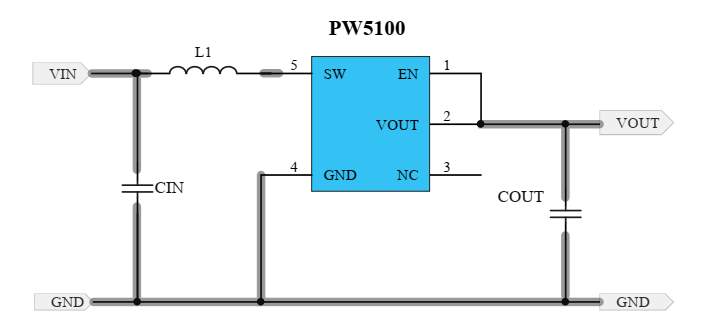

PW5100應用電路，1.2V升壓到3V和3.3V的升壓芯片
