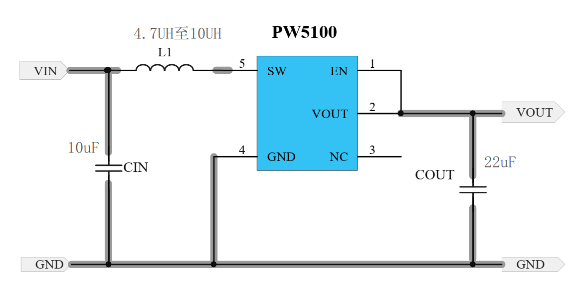

PW5100應用電路，1.2V升壓到3V和3.3V的升壓芯片

時間:2020-12-24 16:19:38來源: 作者: 點擊:次
1.2V鎳氫電池升壓到3V和3.3V輸出，1.2V升壓3V，1.2V升壓3.3V穩壓輸出供電的芯片。
PW5100 是一款低靜態電流、達效率、 PFM 模式控制的同步升壓變換器。 PW5100 所需的外部

 1.2V鎳氫電池升壓到3V和3.3V輸出，1.2V升壓3V，1.2V升壓3.3V穩壓輸出供電的芯片。
PW5100 是一款低靜態電流、達效率、 PFM 模式控制的同步升壓變換器。 PW5100 所需的外部元件很少，只需要一個電感和輸入、輸出電容就可以提供 3.0V~5.0V 的穩定的低噪聲輸出電壓。

PCB 布局指導
為了使噪音盡量低和性能很佳， PCB 布局時以下幾點建議可作為參考：
1、 SW 盡量采用短而寬的布線，避免過孔。
2、 輸出電容盡量靠近芯片引腳 2。
3、 電感器和輸入電容盡量靠近芯片引腳 5。



容－源－電－子－網－為你提供技術支持

非常感謝用戶kuakewei 的投稿！
