LED燈基于TL071的設計

時間:2019-02-01 11:15:08來源:網絡作者:admin 點擊:次

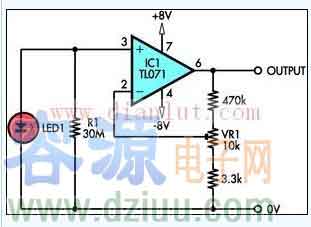

　　該電路為TL071設計的LED電路的電路圖。如圖，顯示了如何使用一個普通的LED光傳感器。這使得在LED時，暴露在光線下開發的光伏電壓被使用。而且發光二極管比光電二極管便宜，拿出一個內置

　　該電路為TL071設計的LED電路的電路圖。如圖，顯示了如何使用一個普通的LED光傳感器。這使得在LED時，暴露在光線下開發的光伏電壓被使用。而且發光二極管比光電二極管便宜，拿出一個內置過濾器，這是非常有用的應用涉及顏色的歧視。該照片的紅色發光二極管（其帶隙電壓）電壓通常為2V。在白天這種電壓源阻抗大約800MΩ，在黑暗中則上升到無窮大。一個TL071 JFET輸入運算放大器是用來放大和緩沖這一極其高阻抗信號。

:容－源－電－子－網－為你提供技術支持
