基于USB的溫度傳感器電路的設計

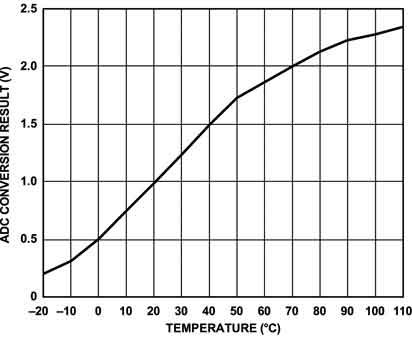

圖3描繪了ADuC7122對圖2中詳細說明的熱敏電阻傳感器的響應溫度。
圖3：ADuC7122熱敏電阻傳感器測量輸出（轉換為伏特），ADCO與溫度的關系。
代碼說明
源代碼和超級終端配置用于測試連接電路的文件可以通過www.analog.com/CN0153_Source_Code下載為zip文件。
UART配置為波特率為9600,8個數據位，無奇偶校驗且無流量控制。如果電路直接連接到PC，則可以使用通信端口查看應用程序（如HyperTerminal）查看程序發送到UART的結果（圖4）。對源代碼進行了注釋，以便于理解和操作。使用KeilμVision3應用程序編譯和測試代碼。

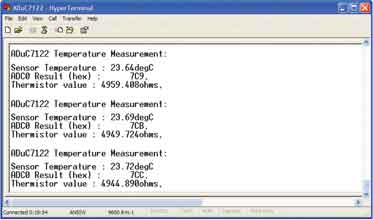

圖4：HyperTerminal通信端口查看應用程序的輸出。
常見變化
ADP3333（3.3 V）可替換為ADP120（2.5 V），具有更寬的工作溫度范圍（-40°C至+ 125°C），功耗更低（通常為20μA與70μA相比，但具有較低的最大輸入電壓范圍（5.5 V與12 V）。注意，可以使用標準JTAG接口對ADuC7122進行編程或調試。對于標準的UART至RS-232接口，FT232R收發器可以替換為需要3 V電源的ADM3202等設備。
此處描述的熱敏電阻電路可以適用于其他精密模擬微控制器，如ADuC7020系列，ADuC7023和ADuC7061系列。
