串聯穩壓電源電路和典型應用電路圖(圖文)
這里可以選IR1為1mA，當輸出電壓最小時，則R1為：
R1＝（（UB1）O－UO－（UT1）BE－（UT2）BE）÷IR1
R1＝（15V－6V－0.7V－0.7V）÷1mA＝7.6KΩ
實際選擇時可取R1為7.5 KΩ。
當輸出電壓最大時，IR1為：
IR1＝（（UB1）O－UO－（UT1）BE－（UT2）BE）÷R1
IR1＝（15V－6V－0.7V－0.7V）÷7.5 KΩ≈1.013mA
可見當輸出電壓最大時IR1上升幅度僅1％，對T3工作點影響不大，可滿足要求。
由于放電電路的電流并不大，各項電壓也都小于調整電路，可以直接選用3GD6D或9014作為放大管T3。
10、其他元件
在T2的基極與地之間并聯有電容C2，此電容的作用是為防止發生自激振蕩影響電路工作的穩定性，一般可取0.01μF/35V。在電源的輸出端并聯的電容C3是為提高輸出電壓的穩定度，特別對于瞬時大電流可以起到較好的抑制作用，可選470μF/25V鋁電解電容。
10、總結

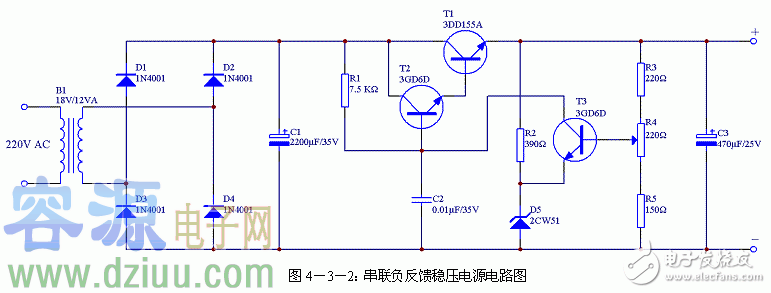

通過前面的計算，已經得到了所有元件的參數。可以將這些參數標注到圖4－3－1中，這樣就得到完整的串聯負反饋穩壓電源電路圖，見圖4－3－2。這里計算的其實都還只是初步的參數，實際組裝完畢后應該仔細測量電源的各項指標是否符合要求，各部分元件工作是否正常。如果發現問題，應該根據實際情況作出調整。根據調整的結果來修正原理圖中的電路參數，最終完成穩壓電源的設計。
