電子整流器電路工作原理


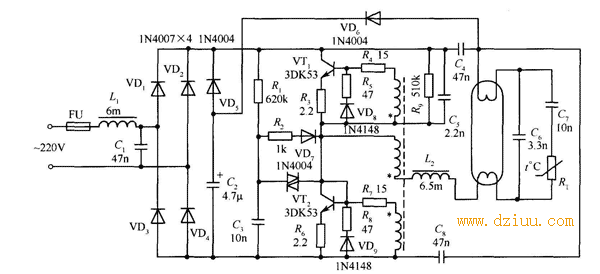

      D1～D4和電容C2、C3等構成整流濾波電路，向鎮流器提供直流用電；開關功率三極管BG1、BG2和雙向觸發二級管ST、變壓器T等構成高頻開關波（方波）電路，其中R1、C4和ST組成鋸齒波發生器，用于啟動振蕩電路；方波振蕩電路將直流電變為高頻交流電，用于點燃日光燈，BG1、BG2工作在開關，故可獲得很高效率。電感L2和C8、C9等構成串聯諧振電路，其作用是起輝日光燈管和限制燈管工作電流。 本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

      接通電源，220V交流電經整流濾波后，輸出約300V直流電壓，該直流電壓經R1對C4進行充電。當C4兩端充電電壓超過ST的轉折電壓（約32V）時，ST導通，給BG2管基極提供一個窄電流脈沖使BG2首先導通。直流電源通過日光燈管燈絲、 L2和T的繞組n1等形成回路，給C8、C9充電，脈沖變壓器T的線圈n1對n2和反向線圈n3的感應耦合作用，n2產生的感應電壓將使BG1導通，而n3上的感應電壓將使BG2截至。故C8、C9又通過L2、n1和BG1形成放電回路。如此反復循環，BG1、BG2輪流導通，很快形成頻率約25kHz的自動激振蕩。 本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

電路起振后，C4經D8和GB1不停地放電，使ST不再產生觸發電壓，即鋸齒發生器停止工作。，高頻振蕩信號很快使C8、C9和L2等構成的串聯電路發生諧振，C8容量遠大于C9容量，在C9兩端產生足夠高（約500－600V）的諧振電壓，使燈管一次性啟動點亮。
燈一旦被點亮，LC串聯電路則失諧，燈管兩端電壓將為100V左右，L2只起限流作用，C8則起隔直作用，C9通過的極小電流對燈絲起輔助加熱作用。 ，當BG2由導通變為截至時，L2的自感電壓與電源整流后的電壓疊加在一起，會使BG2承受上千伏的高頻電壓，使三極管擊穿，C7則可有效降低電壓。
