溫度、頻率轉換器 《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在遠程通訊網絡中，往往把溫度轉化成頻率信號，然后經編碼輸出。下面便是實現這一功能的電路。 《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

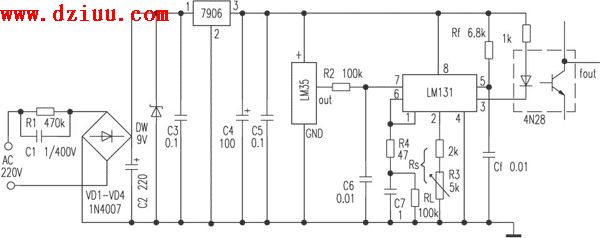

    電路見附圖。溫度傳感器ＬＭ３５將其接收到的溫度信號轉換成電壓信號輸出。然后通過一個ＬＭ１３１，將其接收到的從ＬＭ３５輸出的電壓信號轉換成頻率信號后輸出，其輸出頻率可通過下面的公式進行計算： 《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    ｆout ＝ Vin/2.09V ? Rs/Rl ? 1/RfCf
    該電路中的電位器Ｒｓ是用來調節ＬＭ１３１的輸出，即本電路可通過調節Ｒｓ來其溫度與頻率的轉換系數。如將Ｒｓ調節到大約１４．２ｋΩ時，其輸出將達到１０Ｈｚ／℃。《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


    該電路具有以下特點：１．工作溫度范圍－５５℃～＋１５０℃；２．低發熱，在靜止空氣中，自身發熱（ＬＭ３５）只有０．０８℃；３．適用于遠程應用；４．非線性誤差極小。《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
