基于CIC5603及555集成電路構成電子語言模特招待電路電路圖
時間:2011-08-29 21:59:40來源:原創 作者:admin 點擊:次
無
基于CIC5603及555集成電路構成電子語言模特招待電路電路圖《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

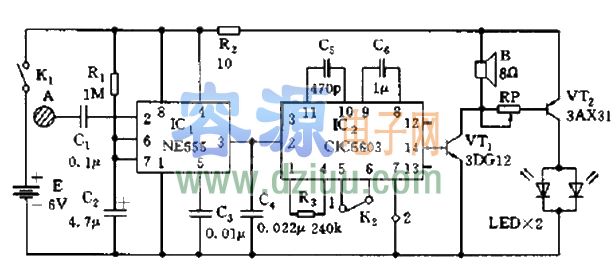

電路有一個單穩觸發器和語言集成音響電路組成。555和R1、C2等組成一個單穩觸發器，當來者觸及金屬片A時，555電路置位，3腳呈高電平，觸發IC2。《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
IC2是一塊語言集成電路CIC5603，2腳一有觸發電平信號，則其內部存儲器啟動，通過揚聲器發出語聲。
兩個發光二極管閃閃發光。《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
