低壓防身電棒電路圖+ 《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

本電路是解剖手持式低壓電子防身電棒得來的電路圖，只是介紹原理，希望大家不要試制，防止擊傷，電路由晶體管BG組成一個振蕩器、儲能后供可控硅自動放電回路來產生高壓... +《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

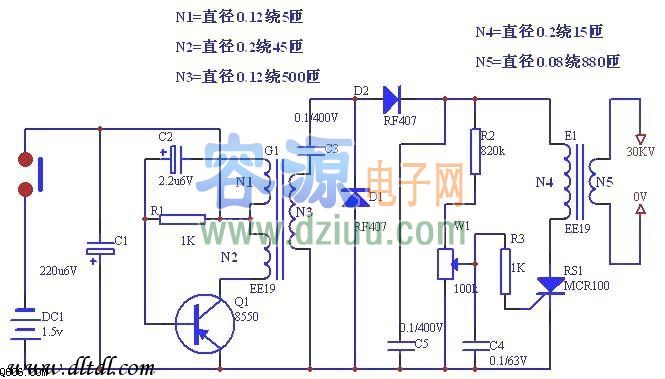

        這是一種手持式低壓電子防身電棒，且體積小、功耗低，一節五號電池作電源可以放電三千次，使用安全可靠（見圖1-1）。《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

晶體管BG組成一個振蕩器，將1.5V直流電經T 1升壓、D整流、C3儲能后供可控硅自動放電回路。接通開關S后，C3兩端的電壓不斷的升高，當電壓升高至某一設定值時（在400V左右，由R3調定）。《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

可控硅在R3的滑動臂上得到一可靠的觸發電壓，使可控硅SCR導通。從而C3上的電壓就加在二次升壓變壓器T2的初級，在T2的次級感應出一萬多伏的脈沖高壓，使點火電極間產生3-4mm的電弧來完成防身放電。《版權聲明：本文由www.gsdpw.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
