12v節能燈電路原理圖

該臺燈用紅外光作讀寫距離的監測，光敏二極管作環境亮度的監測。該臺燈用紅外光作讀寫距離的監測，光敏二極管作環境亮度的監測。   <<版權聲明：本文由容源電子網（www.gsdpw.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

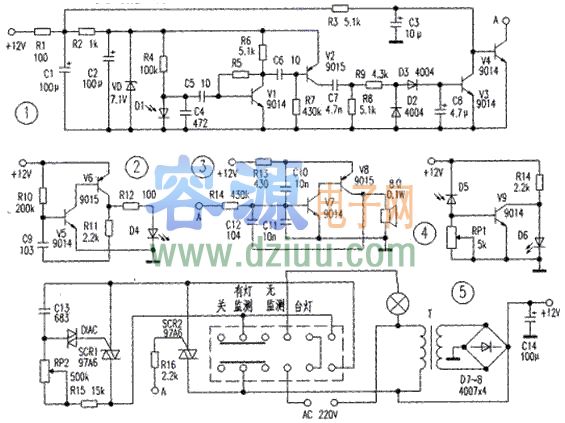

電路(見圖2)、紅外接收電路(見圖1)、環境亮度檢測電路(見圖4)、報警電路(見圖3)、調光及功能選擇電路(見圖5)等組成。電路：由V5、V6、R10、C9組成RC選頻將直流電轉換為具有頻率交流電信號輸出的電路振蕩器，振蕩信號經R12送入紅外發光頻率的紅外光信號。   <<版權聲明：本文由容源電子網（www.gsdpw.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.gsdpw.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路：D1接收信號由V1、 V2放大，D2、D3、C8倍壓檢波，V3、V4電子開關組成。當紅外光電二極管接收到紅外光信號后，如強度足夠，則V3導通， V4截止，A點不“接地”；   <<版權聲明：本文由容源電子網（www.gsdpw.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

反之，如強度不足或接收不到紅外線信號，則V3截止， V4導通，A與地相接。使SCR2關斷，燈熄；報警電流流過的路叫做電路">電路工作。環境亮度檢測電路：當環境亮度低時(不適宜讀寫)，光敏二極管D5阻值變大，V9因b極為低電平而截止，D6發光指示報警。   <<版權聲明：本文由容源電子網（www.gsdpw.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

反之，D6熄滅。報警電路：該電路是一個聲頻將直流電轉換為具有頻率交流電信號輸出的電路">振蕩器，C3為負反饋電容。當A點接地時，V7、 V8基極電路形成通路，電路起振，揚聲器發聲報警；反之，A點不接地時，V7、V8無基極電流而截止，電路停振，揚聲器不發聲。   <<版權聲明：本文由容源電子網（www.gsdpw.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

臺燈、電源、功能選擇電路：   <<版權聲明：本文由容源電子網（www.gsdpw.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

• (1)臺燈： SCRl與燈光串聯，C13、RP2、R15、DIAC組成觸發電路，調節RP2，改變SCRl的導通角，達到調光目的。變壓器斷電，其他電路不工作。

• (2)無監測：變壓器不接入電路，交流電源只供給燈泡，且不調光。

• (3)有燈監測：交流電源一路供給變壓器，另一路經SCR2、SCRI串聯后送給燈泡， SCR2受A點的控制。

• (4)關：燈泡與變壓器無電，臺燈不工作。
