集成電路TDA8350q引腳功能表、應用電路圖
TDA8350Q是場掃描 引 腳 對地電阻 1 2.4 67.0K 67.3K 2 2.4 69.9K 70.3K 3 8.3 5.9K 5.9K 4 16.9 6.4M 2.4M 5 8.2 6.4K 6.1K 6 0 ~ ~ 7 0 0 0 8 48.8 32.5K 25.5K 8.6 5.9K 6.1K 空腳 0.9 ~ 4.1M 11 11.1 10.4K 10.1K 12 0.73 62.5K 62.9K 13 0 0 0
集成電路，下面介紹引腳功能及應用電路圖，對于維修的朋友很有幫助。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
功能
工作電壓（V）
正測（ 歐姆）
反測（ 歐姆）
場激勵信號正相輸入
場激勵信號反相輸入VDN
反饋脈沖
電源二
場掃描放大輸出 B
0空腳
地
電源一
9
場掃描放大輸出 A
10
東西校正信號輸出
東西校正信號輸入
地

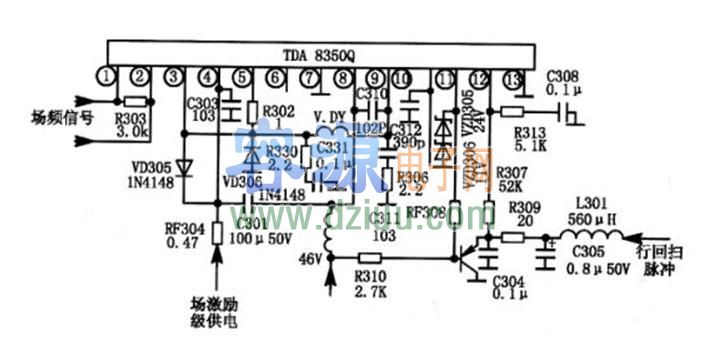

TDA8350q應用電路圖
