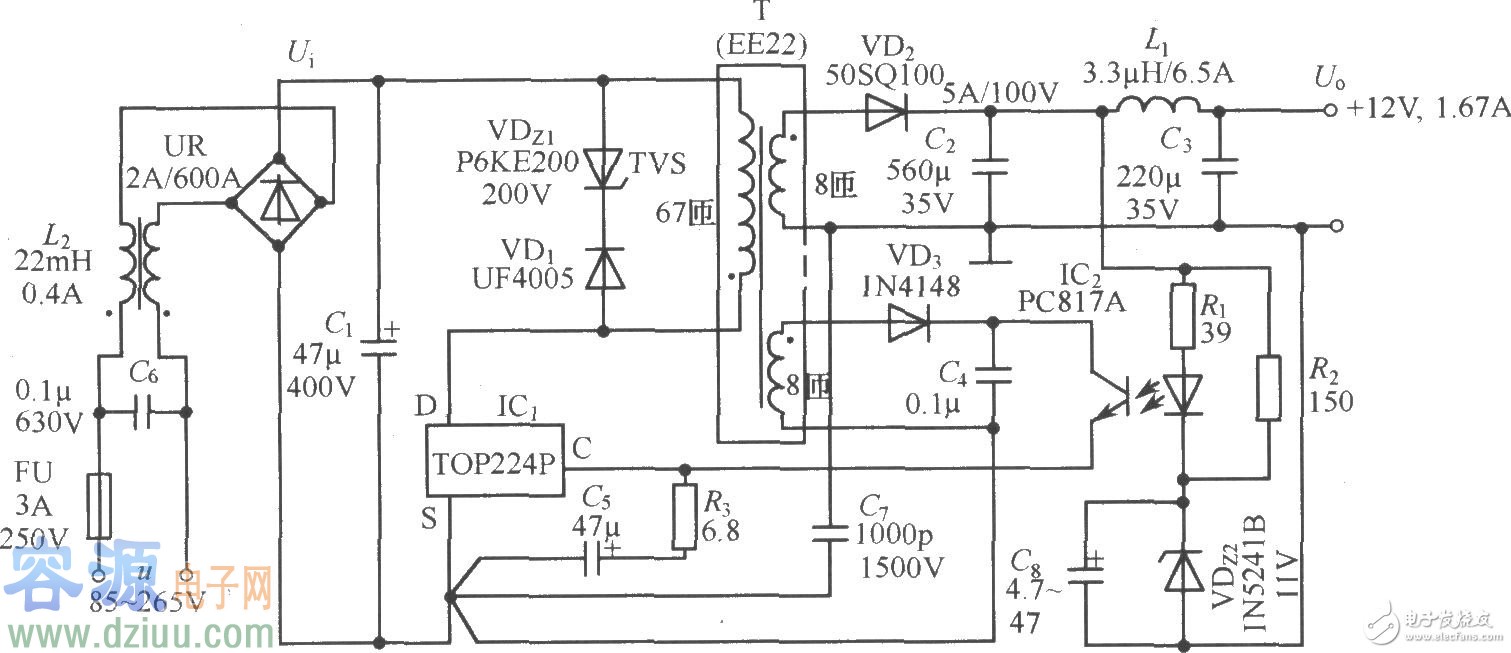

2、TOP224P構成的12V、20W開關直流穩壓電源電路

　　由TOP224P構成的 12V、20W開關直流穩壓電源電路如圖所示。電路中使用兩片集成電路：TOP224P型三端單片開關電源（IC1），PC817A型線性光耦合器（IC2）。交流電源經過UR和Cl整流濾波后產生直流高壓Ui，給高頻變壓器T的一次繞組供電。VDz1和VD1能將漏感產生的尖峰電壓鉗位到安全值，并能衰減振鈴電壓。VDz1采用反向擊穿電壓為200V的P6KE200型瞬態電壓抑制器，VDl選用1A／600V的UF4005型超快恢復二極管。二次繞組電壓通過V砬、C2、Ll和C3整流濾波，獲得12V輸出電壓Uo。Uo值是由VDz2穩定電壓Uz2、光耦中LED的正向壓降UF、R1上的壓降這三者之和來設定的。改變高頻變壓器的匝數比和VDz2的穩壓值，還可獲得其他輸出電壓值。R2和VDz2五還為12V輸出提供一個假負載，用以提高輕載時的負載調整率。反饋繞組電壓經VD3和C4整流濾波后，供給TOP224P所需偏壓。由R2和VDz2來調節控制端電流，通過改變輸出占空比達到穩壓目的。共模扼流圈L2能減小由一次繞組接D端的高壓開關波形所產生的共模泄漏電流。C7為保護電容，用于濾掉由一次、二次繞組耦合電容引起的干擾。C6可減小由一次繞組電流的基波與諧波所產生的差模泄漏電流。C5不僅能濾除加在控制端上的尖峰電流，而且決定自啟動頻率，它還與R1、R3一起對控制回路進行補償。

　　電源工程師設計全攻略：電源電路圖錦集

　　三、DC-DC電源

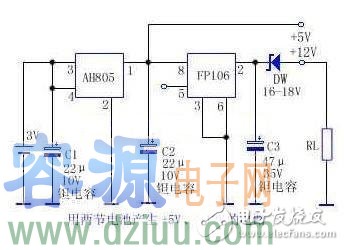

　　1、3V轉+5V、+12V的電路圖

　　由電池供電的便攜式電子產品一般都采用低電源電壓，這樣可減少電池數量，達到減小產品尺寸及重量的目的，故一般常用3～5V作為工作電壓，為保證電路工作的穩定性及精度，要求采用穩壓電源供電。若電路采用5V工作電壓，但另需一個較高的工作電壓，這往往使設計者為難。本文介紹一種采用兩塊升壓模塊組成的電路可解決這一難題，并且只要兩節電池供電。該電路的特點是外圍元件少、尺寸小、重量輕、輸出+5V、+12V都是穩定的，滿足便攜式電子產品的要求。+5V電源可輸出60mA，+12V電源最大輸出電流為5mA。

　　電源工程師設計全攻略：電源電路圖錦集容－源－電－子－網－為你提供技術支持
