晶閘管SCR觸發電路
晶閘管SCR觸發電路 <<
與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
為觸發SCR開通，門極脈沖電流
有足夠大的幅度和持續時間，以及盡
短的電流上升時間。 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
采用脈沖變壓器（PTR）和晶體管放大器（TRA）的驅動器如右圖
。 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

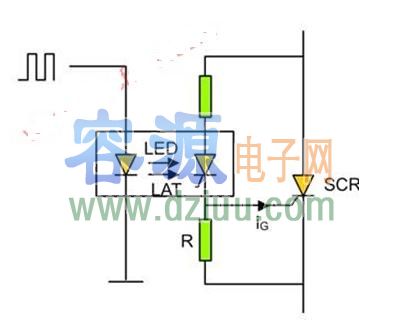

左圖為SCR的一個簡單光電隔離驅動器
光電隔離器由發光二極管LED和光控晶閘管LAT組成
光電耦合隔離較變壓器隔離電磁干擾小，但光控晶閘管LAT能承受電路高壓
高壓電力系統直流輸電所用的高壓大功率SCR觸發器大都采用光纖電纜傳送驅動信號
