自制小型直流UPS    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

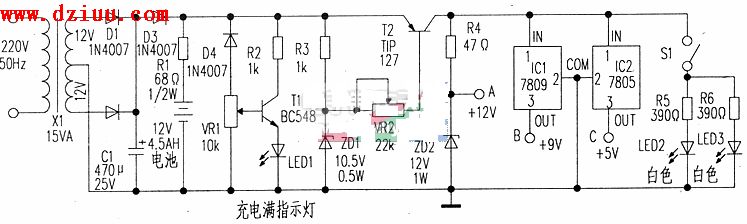

這種小型不中斷電源(UPS)可以提供5V、9v和12v直流電源．供給電流最大可達1A。在主電源中斷時可無延時地對負載供電。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

對使用12v電源的設備，當電池電壓降低至10.5V時，電路就立刻將負載斷開，以避免電池的深度放電。在電池電壓充滿后．用LED1發光給出指示。在夜間電源發生故障期間，兩只白色LED2和LED3小型發光二極管可應急照明。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


    當主電源接通肘．二極管D3獲正偏，使電池充電，R1用來限制充電電流。10k電位器VR1和晶體管T1一起電壓比較器．以指示電壓電平。VR1應得使LED1在充電階段保持熄滅．只有在電池充滿后才發光，電池電壓為12V。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


  若主電源發生故障，D3變成反偏，而D4變成正偏，電池就自動對負載繼續進行供電，沒有絲毫延時。當電池電壓或輸入電壓低至10．5v時，由R3、ZD1、VR2和T2構成的“切斷”電路馬上就阻止電池的深度放電。電壓在12v，則T2導通。但電池電壓減少至低于10.5V時．穩壓二極管ZD1就截止，T2基極電位變正．進入截止模式，阻止了輸出級的電流。VR2應得使他在電池電壓高于10.5V時．其射一基電壓保持在0.6v使T2工作。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》



  在主電源恢復供電后，輸出電壓又可對其負載正常供電。但要記住，當主電源發生故障后．則只有在電池電壓充足(LED1發光)的下才能對負載供電。對于部分充電的電池，只有9V和5v，12V是無法再用了。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

還有，電池電壓低于10.5V．則12V、9V和5V三種電壓都無法再用。電池電壓處于10.5v和13v，則輸出端子“A”處的電壓范圍只是在10.5v和12V．原因是“A”端連接了一只12v的齊納二極管ZD2．
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    “B”和“C”端分別經穩壓芯片IC1和IC2提供9V和5V。LED2和LED3是兩只超亮白色LED．用于應急照明，R5、R6分別為限流電阻。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    在連接電路至電池和變壓器之前，先將電路連接至可變直流電源，加上12v，調節VR1LED1發光。再將電壓減少至10.5v．調節VR2輸出截止。然后撤去可變電源，在電池端連接一充足電的12V電池，看LED1是否發光。一切無誤后，將電路連接至電池和變壓器。電池選用12V 4.5Ah UPS專用的充電電池。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
