高效大功率可控硅觸發電路及原理   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

書刊介紹的大功率可控硅觸發電路都比較，而且有些元件難以購買。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

筆者僅花幾元錢制作的觸發電路已成功觸發100A的可控硅模塊，用于工業淬火爐上調節380V電壓，又裝一套用于大功率鼓風機作無級調速用，效果非常好。本電路也作調節220V交流供電的用電器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

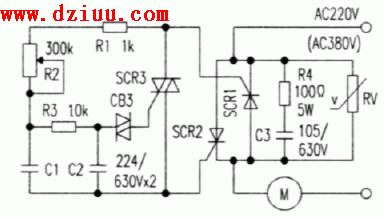

    電路見圖。將兩只單向可控硅SCRl、SCR2反向并聯．再將控制板與本觸發電路連接，就組成了一個簡單實用的大功率無級調速電路。電路的獨特之處在于可控硅控制極不需外加電源，只要將負載與本電路串聯后接通電源，兩個控制極與各自的陰極便有5V~8V脈動直流電壓產生，調節電位器R2改變兩只可控硅的導通角，增大R2的阻值到程度,便可使兩個主可控硅阻斷，R2還可起開關的作用。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

該電路的另一個特點是兩只主可控硅交替導通，一個的正向壓降另一個的反向壓降，不存在反向擊穿問題。但當外加電壓瞬時超過阻斷電壓時，SCR1、SCR2會誤導通，導通程度由電位器R2決定。SCR3與周圍元件構成普通移相觸發電路，其原理這里從略。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

　　SCR1、SCR2筆者選用的是封裝好的可控硅模塊(110A／1000V)，SCR3選用BTl36，即600V的雙向可控硅。本電路如用于感性負載，應R4，C3阻容吸收電路及壓敏電阻RV作過壓保護，防止負載斷開和接通瞬間產生很高的感應電壓損壞可控硅。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
