APA4863是2.2W立體聲音頻功率放大器單片IC，主要應用于筆記本電腦、便攜式電視機、便攜式及桌上電腦等。

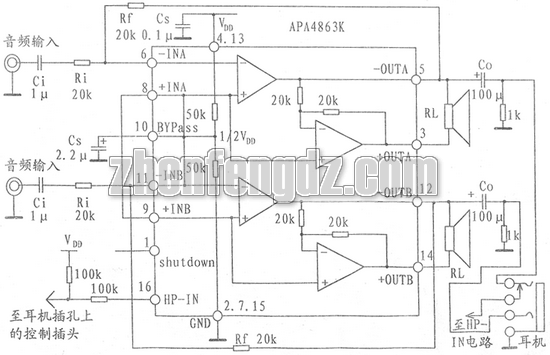

　　APA4863采用16腳SOP或20腳TSSOP／TSSOP-P封裝（相應的型號分別為APA4863K、APA4863O和APA4863R）。不論是哪一種封裝的器件，區別只是接地（GND）腳數目不同。APA4863的內部結構應用電路如圖。

　　APA4863除內置兩個通道放大電路（A、B）外，還集成有熱關閉電路。APA4863有橋接負載（BTL）或單端（SE）兩種工作模式。其中立體聲BTL模式為揚聲器驅動，SE模式則為立體聲耳機驅動，并且兩種模式可通過輸入控制腳（HP-IN）信號進行轉換。在電源電壓VDD=5V和總諧波失真加噪聲（THD+N）≤1％條件下，對于3Ω、4Ω和8Ω）的BTL負載的輸出功率分別為2.2W、1.8W和1.2W。當APA4863在SE負載下工作時，每個聲道進入32Ω負載中的功率為90mW。對于3.3V的電源電壓和每個聲道4Ω的負載，輸出功率為750mW。

　　APA4863的電源電壓VDD=3V～5.5V，靜態電源電流IDD=9mA，關閉電流ISD=0.5uA，共模輸入電壓VCM=1.25V～4V，工作環境溫度TA=-20～+85℃。

　　對于BTL模式操作，輸入失調電壓Vos=5mV，THD+N=0.3％（在Po=1.8W、RL=4Ω和f=1kHz下），信噪比=95dB，電源抑制比=95dB。對于SE模式操作，Vos=5mV，THD+N=0.02％（在Po=75mW、RL=32Ω和f=1kHz下），S／N=95dB，RSRR=49dB。
