三聯開關接線圖實物圖（高級電工介紹）
三聯開關，也就是用三個開關來控制電路中的一個燈或者電器，之前我們講過雙聯開關接線圖，那么三聯開關怎么接線呢?相對于雙聯開關，三聯開關的接線會稍微復雜些，但只要你有雙聯開關接線的基礎，那么三聯開關接線也會變得簡單很多，下面我們就來說一說三聯開關接線圖，以及三聯開關實物圖。以前給大家介紹過雙控開關接線圖實物圖(兩個開關控制一盞燈)，如果有需要的朋友在去看看。

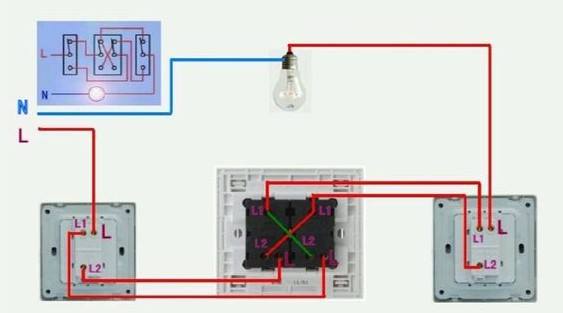

我們先來看看三聯開關實物圖與線路圖：

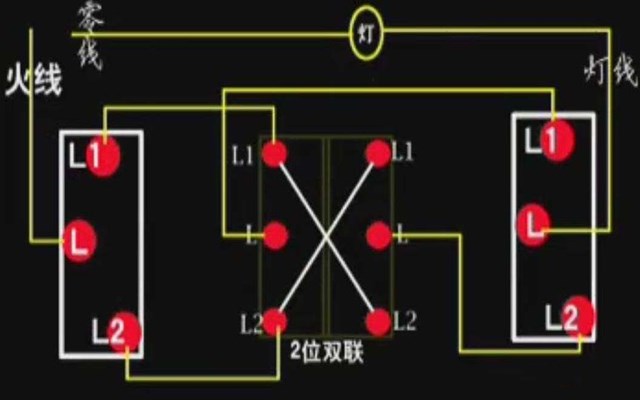

接下來我們來說說三聯開關接線原理圖以及三聯開關接線圖的接線要點：
1.準備好4根長線和2根短線;
2.準備3個開關，2個普通開關和1個兩位雙聯開關(它的背面有6個接線點);
3.三聯開關需要并聯在電路中，順序為： 普通開關→兩位雙聯開關→普通開關;
4.三個開關控制的都是火線;
5.電燈或者電器放在靠零線那一端;
其實，三聯開關與雙聯開關的接線，不同之處在于多了一個兩位雙聯開關，三聯開關用途是很廣的，可使用于家庭、公司、 工廠、商場等等多個地區，是生活中非常常見的一種開關，和雙聯開關一樣，都是常用到的開關類型。喜歡這篇關于三聯開關接線圖的朋友那就趕緊收藏吧!以免用到找不著。
