自制簡易的水族箱溫控器

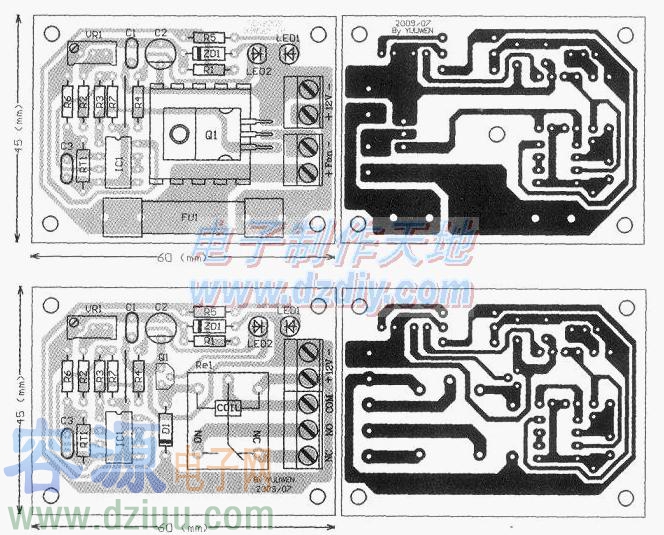

制作組裝好的水族溫控裝置實物照片如下圖（略）所示（用功率MOSFET管那款線路板實物照片沒裝保險管，也沒裝散熱片和溫控傳感器）。線路板組裝好檢查無誤一般就可以工作，只要元件質量保證，它的溫控范圍就能在設計范圍23～29℃，無須做調試，唯一要調整的是設定好使用的啟控溫度，找一個大一點的容器裝上水，將溫控裝置的測溫傳感器放入水中，并用水銀溫度計測量水溫，一邊觀察溫度計一邊用熱水或冰塊兌好要啟控的水溫，調VR1使線路板上的LED2剛好點亮，如果線路板連接好散熱風扇就應該能啟動工作。按筆者的使用經驗，通常用于水族散熱風扇或電子冷水機控溫，設置好溫度后就很少再去調節的。所以，用多圈精密可調電阻就可以，也無須標刻度，但如有必要時也可以采用外接線性型電位器，用溫度計測量配合不同水溫標好溫度刻度。整個溫控裝置線路板測試好之后就可以可找一個小塑料盒把它裝好。
