單相交流電動機無級調速電路
單相交流電動機無級調速電路

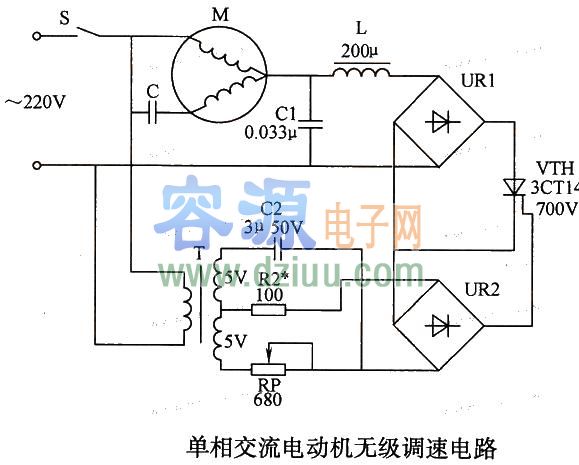

在該電路中，C2和RP組成阻容移相橋，調節RP，便可改變移相電橋輸出的交流電壓的相位，經整流橋UR2加在VTH門極上控制VTH的導通角，從而改變電動機M的工作電壓，實現無級調速。 <<小提示 ：
你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
<<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
<<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
<<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
