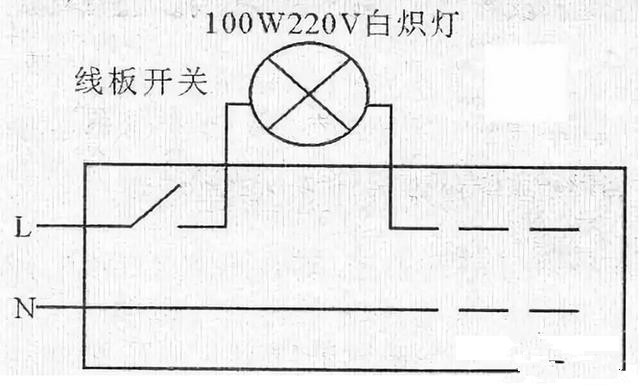

　　這套觀“燈”維修電磁爐的簡易方法參見下圖，拆開多功能插座，將連在插片上的硬線拆掉，再將白熾燈（俗稱燈泡）燈座的兩根弓f線分別接至斷開的兩端，然后安裝在電工木板上，在燈座上安裝100W/220V白熾燈即可。由于白熾燈串聯在被檢修電磁爐的供電回路內，這會降低電磁爐的供電電壓，所以能有效的保護電磁爐內IGBT等元件。同時，通過察看白熾燈是否點亮可初步判斷電磁爐是否正常，可謂是一舉兩得�，F向初學者介紹此法的應用技能。
　

　　第一步，打開待修的電磁爐，首先察看12～15A保險絲（熔絲管）、300V整流塊和IGBT（俗稱“三危件”）的外觀有無異樣，再結合萬用表的歐姆擋，在線檢測整流塊和門控管(IGBT)的正、反向阻值，若阻值為0或∞，則將其引腳焊開，用Rx1k擋測整流塊中間兩腳正、反向阻值應為∞，外側兩腳的正向阻值約為5k、反向阻值為∞；否則，說明它已損壞，應更換。
　

　　IGBT為復合管，檢測時面對字符，左腳為G，右腳為E，中間腳為C，除C、E極間的正向阻值約為5k外，其余引腳間正、反向阻值都應為∞，否則說明它已損壞，應更換。
　　文中檢測的IGBT內復合了阻尼二極管，若檢測未復合阻尼二極管的IGBT時，3個極間正、反向阻值都應為無窮大，否則視為損壞。
　　第二步，確認“三危件”正常后，將線盤一端斷開，用塑料夾固定在邊上，再將電磁爐的電源線插入自制的供電板插孔內后，按下開關通電，若聽到“嘀”的一聲聲，并且白熾燈“不亮”或是“閃亮”或是“微亮”，都視為正常，說明電磁爐的300V供電電路、電源電路正常。這是不同品牌電磁爐電路設計存在差異，所以“燈”的現象不同。若按動開關無“嘀”聲，說明電源電路或微處理器電路有故障，通過測量電源電路輸出電壓，判斷故障在電源電路還是微處理器電路即可。若白熾燈“亮”或“很亮”，則說明300V供電電路異常。
　　第三步，通過觀“燈”判斷電磁爐基本正常后，恢復電磁爐脫掉的線盤一端，蓋上面板，放上有水的鐵質鍋具，按下多功能插座上的開關通電后，若能再聽到“嘀”的檢鍋聲時，并且白熾燈反應一樣，說明電路正常。拔下電源插頭直接插入220V市電插座中試機，若電磁爐能正常加熱，說明故障排除。如若按下面板上的開關，觀察燈“亮”或是“很亮”，說明IG-BT工作異常，應迅速斷電，以免時間過長損壞IGBT。最常見的故障原因是振蕩、驅動等電路出了問題。順著IGBT的G極查找驅動管S8050、S8550或是集成塊 LM339N（其③腳為電源端），或是直接更換試之，一般都能手到病除。容－源－電－子－網－為你提供技術支持
