電磁爐維修方法與技巧

在介紹電磁爐維修方法之前，先了解一下電磁爐，電磁爐主要由線圈盤、主控電路板、風扇、按鍵顯示面板、陶瓷面板、上下殼等組成，其中主控電路板主要主要元器件有濾波電容、諧振電容、抗干擾電容、大功率IGBT開關管、整流橋、互感線圈、蜂鳴器、變壓器、驅動芯片、LM339、8050/8550三極管等。

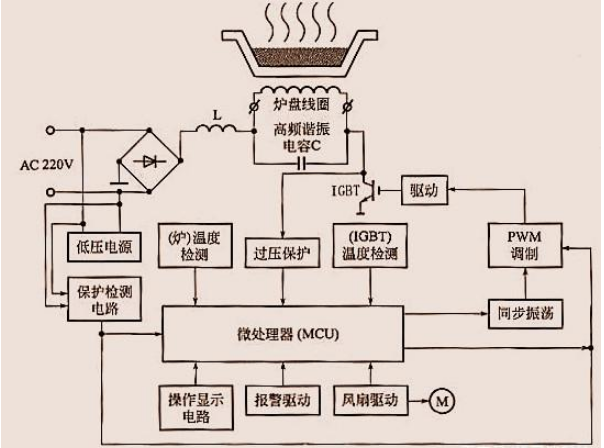

在簡單介紹一下電磁爐原理，電磁爐的基本工作原理是：爐盤線圈工作電壓約300V左右，300V的直流高壓是220V交流電經過整流橋整流得到的，220V交流整流后最高電壓為220V*1.414≈311V。其高壓主回路是220VAC經過保險絲、電流互感器、電感、爐盤線圈、IGBT，通過控制IGBT開關管導通/斷開來控制爐盤線圈是否工作。IGBT控制方式一般采用PWM調制，通過調節PWM的占空比來調節電磁爐的功率，其它功能還包括功率控制、溫度控制、無鍋檢測、電壓報警、電流過大報警、IGBT溫度過高報警、鍋底溫度過高報警、風扇故障報警等，其基本原理框圖如下圖所示。

電磁爐的基本原理以及常見故障維修

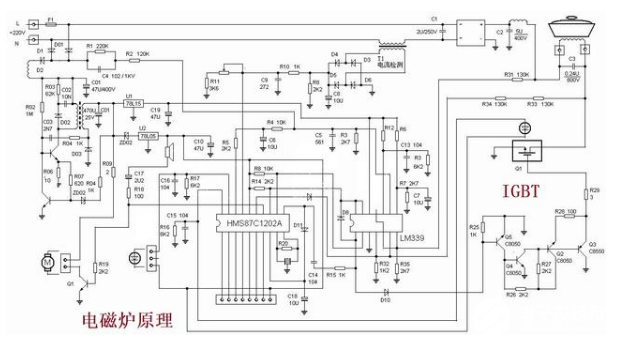

下圖為某款電磁爐詳細原理圖，其主要的電源電壓有輸入端220V，內部電壓有300V，電磁爐功率主回路，給爐盤線圈供電；5V，控制芯片、蜂鳴器等供電；18V或15V或12V；不同型號電磁爐其電壓不同，主要用于驅動IGBT開關管以及為風扇提供電源。

電磁爐的基本原理以及常見故障維修

了解了電磁爐的基本原理之后，下面重點說一下18V電源的原理，以其中一款電磁爐原理進行詳細說明，其原理如下圖所示，18V電源是由220V交流電經過變壓器進行降壓，再通過一個整流二極管進行半波整流，然后經過220μF/35V的電容進行濾波，最后通過串聯510Ω的限流電阻再并聯18V的穩壓管，將最后輸出電壓穩定在18V，有的電磁爐直接使用三端穩壓器7818進行穩壓。

同理，5V電源的原理也類似，如上圖，經過變壓器次級線圈降壓后的低壓交流電經過4個二極管組成的橋式整流電路整流，然后經過470μF/25V的電容濾波，最后通過三端穩壓器7805進行降壓穩壓得到5V電源。

那么沒有具體電路板原理圖的情況下怎么快速找到18V電源部分呢？如下圖，緊貼散熱器的那兩個元器件，三個引腳的為IGBT開關管，四個引腳的為整流橋，找到小功率變壓器，這就是提供5V、18V電源的變壓器，因此附近這部分電路就是5V、18V電源電路，如下圖紅圈標識的地方。容－源－電－子－網－為你提供技術支持
