MZ1812超重低音電路原理圖(圖文)
如圖所示電路主要由MZ1812設計而成，它是用于產生低音、超低音信號的專用集成電路。它將輸入的55-300Hz信號頻率降低一半(即27.5-150Hz)后輸出，亦即樂理上所謂的降低一個八度。電路首先對輸入的音頻信號作低通處理，然后分為兩路：一路對信號整形限幅變成數字信號后送入二分頻電路，再經低通電路變成模擬信號；另一路fi被包絡檢波電路進行信號幅度采樣，目的是進行輸出fi/2信號的幅度控制。然后進行指數變換，通過直線增加的幅度變化量來控制壓控放大器VCA，VCA輸出的是一個與輸入信號振幅相同，頻率為fi/2的信號。最后由兩級混合放大器進行混合放大輸出，得到fi+fi/2的信號。
MZ1812由三部分電路組成：1、頻率采樣與分頻電路。將輸入信號fi進行削波和數字化形成方波，然后對頻率成分采樣，采樣信號送入分頻電路后，按簡單的雙穩態方式進行1／2fi分頻，得到一個低八度的頻率(中音“A”一般為440Hz，低一個八度的“A”即為220Hz)。2、低通濾渡器(LPF)。分頻電路將fi兩分頻后的信號變為方渡， 這里經LPF，再度變回正弦渡信號送入電壓控制放大器(VCA)，LPF輸出的只是頻率值信號，而沒有電壓幅度成份。3、壓控放大器(VCA)。該電路對fi進行幅度采樣，目的是對輸出振幅進行控制。fi在包絡檢波電路中被全波整流，經平滑電路變為VCA的控制電壓，為得到振幅成份，控制電壓按指數變化，并通過直線增加的幅度變化來控制VCA。
:容－源－電－子－網－為你提供技術支持
本文地址：http://www.gsdpw.cn/gongfangdianlu/y/MZ1812.shtml
本文標簽:
- 上一篇文章：由LM4911構成的雙聲道放大電路圖
- 下一篇文章：LM386N等元件設計間諜耳機電路
-

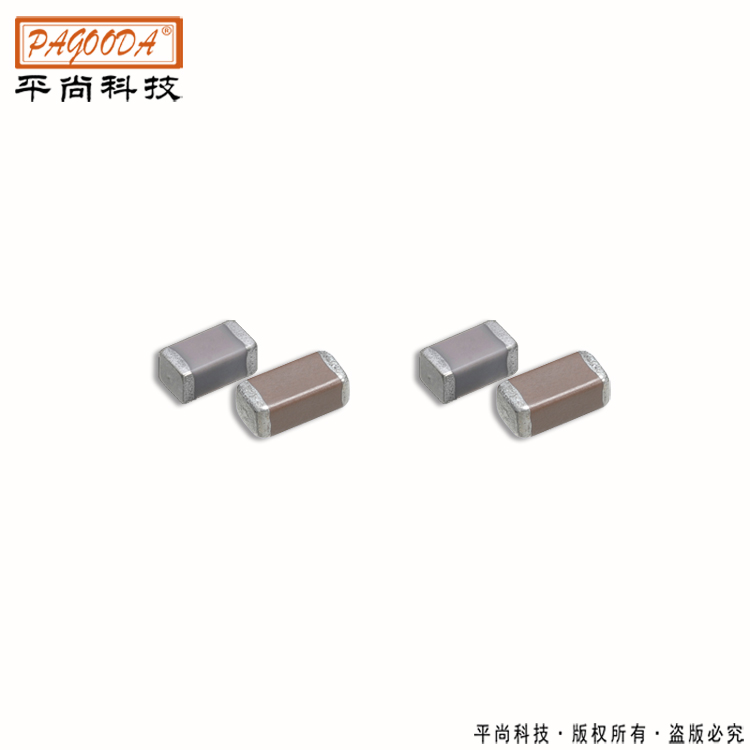

大體積貼片電容1812 681pf 的參數
