由LM4911構成的雙聲道放大電路圖

時間:2019-11-09 13:57:13來源:網絡 作者:admin 點擊:次
由LM4911構成的雙聲道放大電路　　如圖為由LM4911構成的雙聲道放大電路。LM4911用于雙聲道放大器應用電路左、右聲道音頻信號分別輸入LM4911(MSOP封裝)的1、5腳，經過內部放大器放大后分別經9、7、8腳輸出，經過耦合

由LM4911構成的雙聲道放大電路

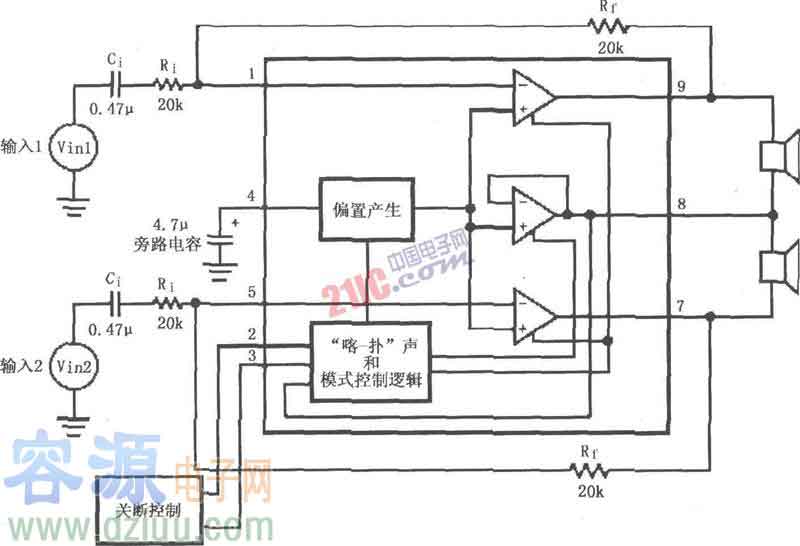

　　如圖為由LM4911構成的雙聲道放大電路。LM4911用于雙聲道放大器應用電路左、右聲道音頻信號分別輸入LM4911(MSOP封裝)的1、5腳，經過內部放大器放大后分別經9、7、8腳輸出，經過耦合電容Co加到各自聲道的揚聲器上。該放大器的最大功耗為PDMAX=VDD2／2π2RL(輸出電容耦合模式)。LM4911的第2腳外接關斷控制，當?shù)?腳接VDD(高電平)時允許工作，接低電平(地)時禁止工作，降低芯片功耗。


  :由LM4911構成的雙聲道放大電路
